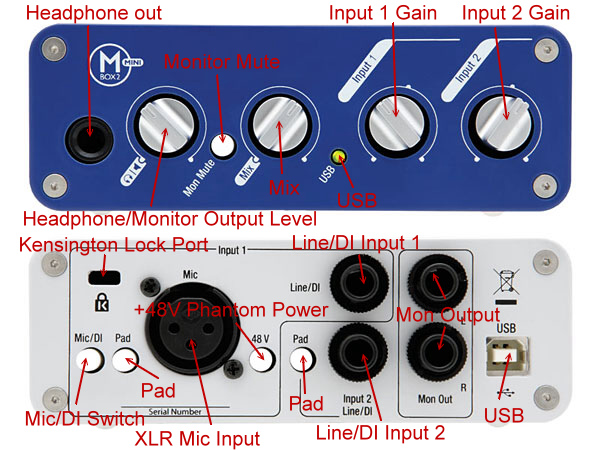

這是Mbox2 Mini的樣子，上圖是前面版，下圖是背面版：

前面版（Front panel）

．Headphone out：耳機輸出孔

  為1/4”TRS（6.3mm音響頭）立體聲輸出

．Headphone/Monitor Output Level：耳機/監聽喇叭輸出音量鈕

  控制輸出音量之用

．Mix：背景音樂（Playback）與類比輸入（Analog Input）音量混合鈕

  在類比錄音時（用mic錄音的意思），使用Mix鈕可以調整背景音樂與麥克風輸入的音量，用以平衡兩者間的比值（Ratio），可以幫助錄音更順利完成

．Input 1 Gain：輸入1增益鈕

  調整輸入1的音量

．Input 2 Gain：輸入2增益鈕

  調整輸入2的音量

．Monitor Mute：監聽喇叭靜音鈕

  此鈕下壓，監聽喇叭靜音，耳機則正常發聲；此鈕上彈，監聽喇叭與耳機都同步發聲（耳機靜不靜音都沒差，監聽喇叭開啟，也聽不到耳機的聲音，所以設計上耳機永遠不用關閉）

．USB：USB LED指示燈

  亮綠燈代表正常過電且Pro Tools LE有抓到硬體

背面版（Back/Rear Panel）

Input 1區域

注意：在區域1允許兩種類比輸入，分別是XLR輸入及TS單聲道輸入（或TRS立體聲輸入），在Input 1區域，此兩孔並不能同時輸入訊號，只能擇一進行；Mbox2 Mini的兩軌同時類比輸入是指區域1及區域2的兩個類比孔才可以做同時輸入）。

．XLR Mic Input：平衡式麥克風輸入

  不管是電容式麥克風、動圈式麥克風或是其他種類麥克風，錄音時聲音都要從這邊進入。

．Line/DI Input 1：線級訊號/DI輸入1

  此孔可以用來輸入電吉他、電BASS、電子琴、CD Player…等線級訊號（Line Leve Signal）※

．Mic/DI Switch：麥克風/DI 切換鈕

  此鈕下壓，則Line/DI Input 1啟動，做為電吉他、電子琴等樂器輸入之用；

此鈕上彈，則XLR Mic Input啟動，用作麥克風錄音之用。

．+48V Phantom Power ：+48V幻象電源供電鈕

  較高靈敏度的電容式麥克風，都必須要有+48的偏壓供電才能作用，雖然一直開啟此鈕也並不會導致動圈式麥克風的傷害，但最好還是養成習慣，必要時再打開（壓下）即可。

另，原廠提及開啟+48V電壓可能會傷及『某些』絲帶型麥克風（Ribbon Microphones），在連接絲帶型麥克風時，最好能等待至少10秒以上。

．Pad ：-20dB音量衰減鈕

  如果欲收音的音源音量極大，例如要錄製非常大聲的電吉他音量，按下此鈕可以衰減20dB的輸入訊號，避免因音量過大而無法收錄（爆錶頭）的窘境。

．Kensington Lock Port ：Kensington 安全鎖

  出廠時並無此配件，在下也並沒有使用過此功能，詳情請參閱www.kensington.com網站>>資訊防護>>鑰匙式電腦防護鎖。

※切記，千萬不要將麥克風訊號從Line/DI Input 1去做輸入，此兩者間的訊號等級是不同的，雖然機器與麥克風都不會損壞，但音質絕對是會差很多！

Input 2區域

．Line/DI Input 2：線級訊號/DI輸入2

  同上述

．Pad：-20dB音量衰減鈕

  同上述

．Mon Output：監聽喇叭輸出孔（Monitor Output）

  分左右聲道L/R；這邊的訊號可以直接連接到主動式的監聽喇叭，或是連接到混音器上，依需求不同而可以有彈性的變化。

  這邊的每一個插孔可以接受1/4"TS單聲道或是1/4"TRS立體聲的規格喔！

．USB：USB阜

  Mbox2 Mini提供USB 1.1版的連接阜，以此作為資料傳輸及供電之用；如果電腦上的是USB 2.0連接阜也能共容，速度上也會比USB1.1再來得快些！
